不会画图，我让 AI 造了个散热支架，从出图一直装到盒子上
TL;DR · 一句话给家里的 AI 盒子拍了几张照片，让 Opus 5.5 设计一个散热支架。它自己联网查资料、推翻了自己第一版、先让我打试打件，最后给的文件拓竹直接能打。打完装上，现在盒子在柜子里跑着。
前阵子做了件挺好玩的事，现在算是做完了，可以完整讲一遍。
我给家里那台本地 AI 盒子拍了几张照片，跟 Claude Code 里的 Opus 5.5 说了一下我的问题，它自己去查资料、做设计，最后给了我几个拓竹切片软件能直接打开的文件。我点了打印，零件打出来，装上去了，盒子现在就在柜子里跑着。
我不会建模，也不懂风道。整个过程我做的事情就四件：拍照、拿尺子量了几个数、点打印、拧螺丝。
不会画图 也能造出一个东西来
01 · 起因：一个没用的风扇
我那台盒子放在柜子的一个格子里，格子后面是封死的。
它自己会发热，我之前的办法很简单：拿了个旧风扇直接压在它顶上吹。后来才反应过来，这等于在吹它的外壳，热风是从后面出来的，吹盖子没什么用。而且格子是开放的，风扇一转，里面全是灰。
更惨的是，那天拍照的时候手一碰，大风扇打掉了一片叶子，转起来一直抖，彻底报废了。

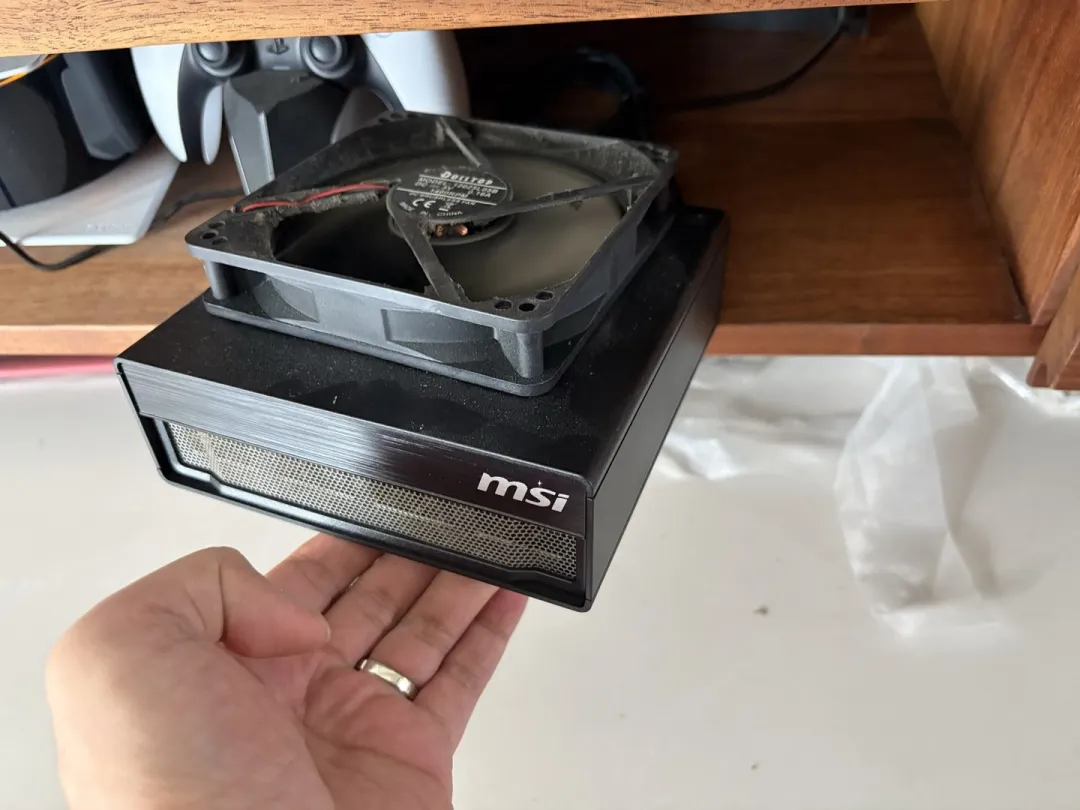

之前的做法：风扇压在顶上吹盖子
正好最近大家都在说 Opus 5.5 很强、很有审美，有人拿它做视频，前阵子 GPT 6 出来也有人说它画 3D 很厉害。我家里有台拓竹的 P2S 3D 打印机，一直没怎么用。就突发奇想：能不能让 AI 直接给我设计一个散热支架？
02 · 我是怎么跟它说的
没有什么技巧。照片丢过去，然后大概这么说：
盒子后面出热风、前面进风，我现在风扇放顶上吹，效果很差。帮我做一个 3D 打印的支架，能放进我的柜子格子里，前面装风扇强制进风，不能挡住后面的接口。你先联网查一下，看拓竹社区有没有人做过类似的；尺寸先去网上搜，搜不到再问我，我去量。最后我要的是拓竹能直接导入打印的文件。
后面我又补了一句：要考虑打印机能打多大、怎么分件拼装、结不结实、会不会挡线，还有墙几层、填充用什么这些常见的坑，都去查一下。
03 · 它先去查，还自己推翻了一版
这一段是我觉得最像「在干活」的地方。
它先去社区找了一圈，确实有人给类似的盒子做过散热架。但它跟我说不建议直接用：我这台比那款高 6 毫米左右，不一定装得上；而且那个模型的授权只允许个人使用，不允许改。所以还是自己做。
然后它去查了盒子厂家的官方说明，发现一个我完全不知道的事：这台盒子的底部格栅也是进风口，脚垫做高就是为了给底下留风。
它回头一看，自己出的第一版托盘，差不多把底部这个口堵死了。它的原话是：装上比不装还差。
于是重新设计了第二版：前面两个小风扇从柜子外面吸新风，打进一个导风罩，一路从前面网孔进盒子，一路从底下灌进去。热风从盒子后面出来，顺着格子顶部往前走，从上沿出去。
出完这版，它问了我两个问题：前面板是另买一块金属冲孔网，还是直接打印蜂窝孔？柜子背板是不是封死的？
我说直接打印，背板是封死的。它提醒我：背板封死的格子，热风容易堆在后面，再被吸回来。
我顺着问：热风的出口就在进风口正上方，会不会又被风扇吸回去？它就在面板顶上加了一块往前伸 3 厘米的「檐」，两边还带挡片，让热风只能往前上方甩出去，风扇只能从下面吸冷风。

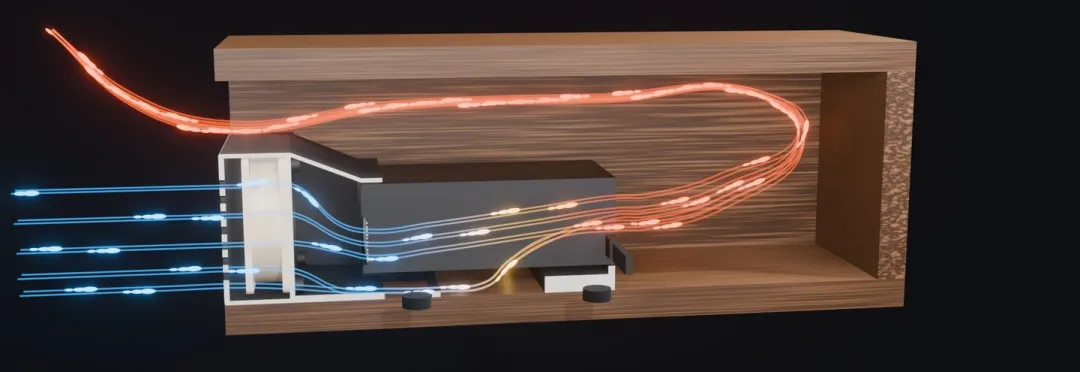

它设计的风道：蓝色是柜外冷风，橙色是热风
最后一共四个件：托盘、导风罩、蜂窝前面板、导流檐。
它会回头查自己的错 这一点比会画图更让我放心
04 · 最惊喜的是：它先让我打「试打件」
图纸出来以后，它没让我直接打大件，而是先给了一盘试打件，一个小时左右就能打完。
里面有一个套在盒子前端的试装环，看尺寸合不合；一个燕尾榫，看拼接的松紧；还有一个螺丝试块，上面开了三个大小不一样的孔，让我拿螺丝一个个拧，看哪个拧得进去、不打滑、柱子也不裂。
它还专门交代：如果合适的不是中间那个，就告诉它，它去改参数。
我试下来，最大的那个孔最合适，燕尾榫能插到底，有点紧。反馈给它，它把螺丝孔改成最大那个的尺寸，燕尾判断不用动，然后再出大件。

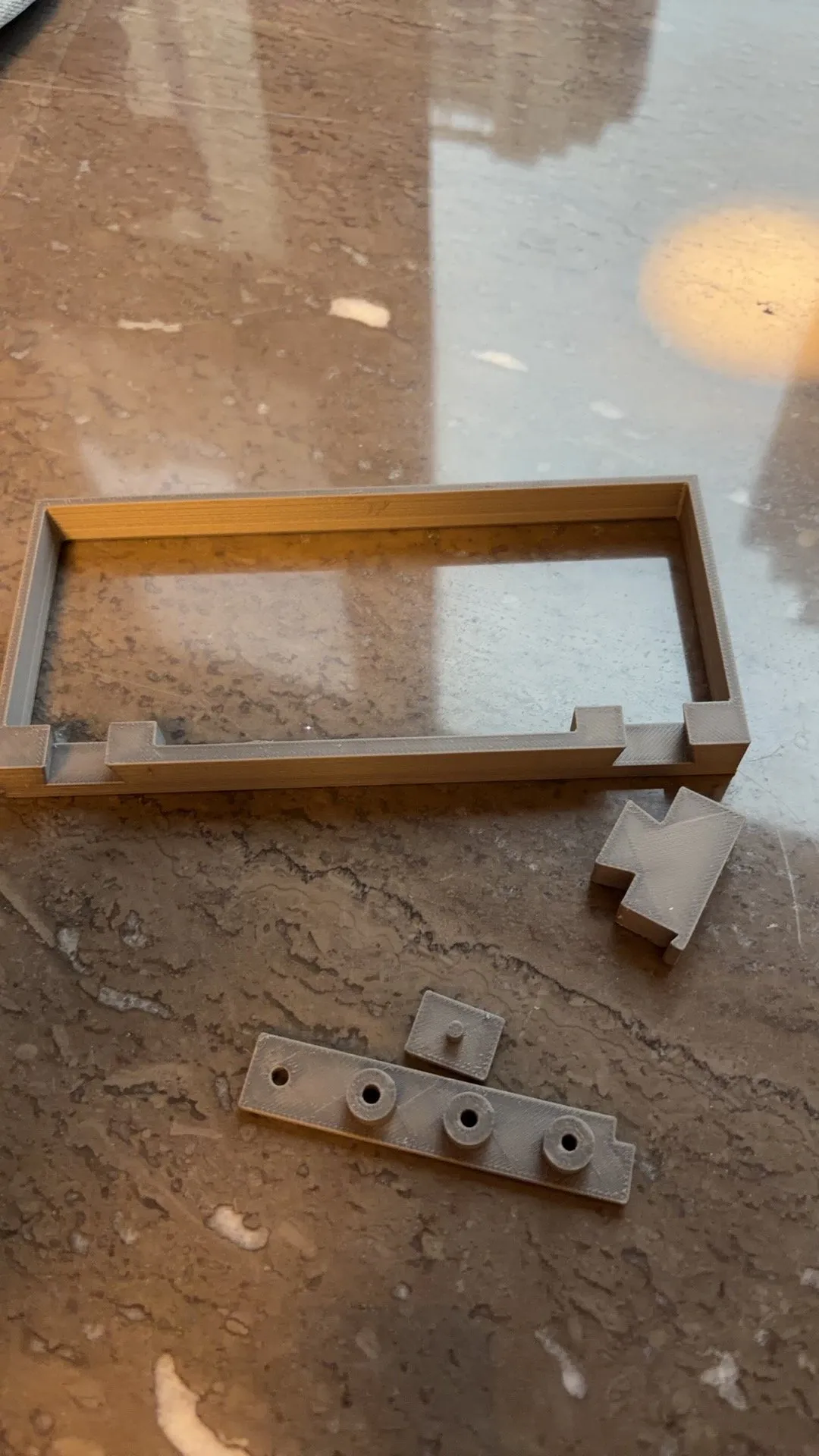

试打件，下面那条就是三个孔的螺丝试块
说实话，这一步让我挺意外的。这是一个做过东西的人才有的习惯：先拿小件试尺寸，别一上来就把一整卷料浪费掉。我自己根本想不到这一步。
05 · 打出来了
大件一共四盘，每盘单独打，一块失败不连累别的。耗材、摆放方向、墙几层、填充怎么设、材料要不要先烘干，它都查好写在说明里了，连切片都是它切好的，我在拓竹软件里打开，选好料就能打。

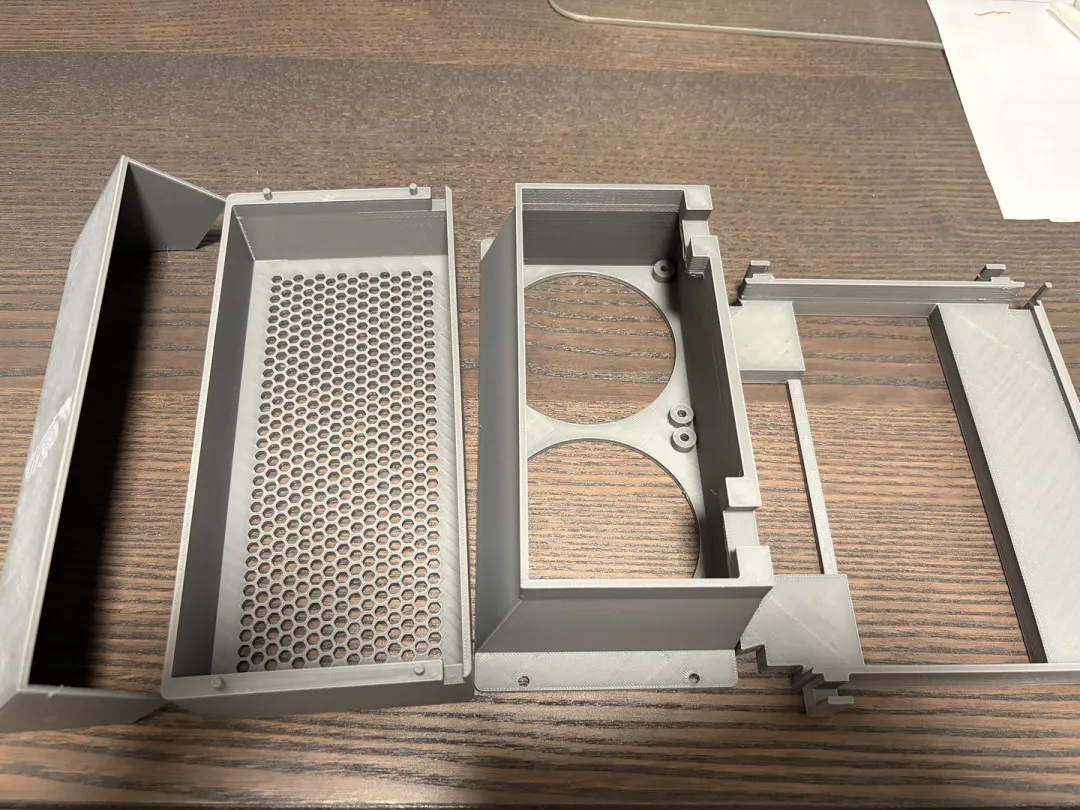

打出来的四个件

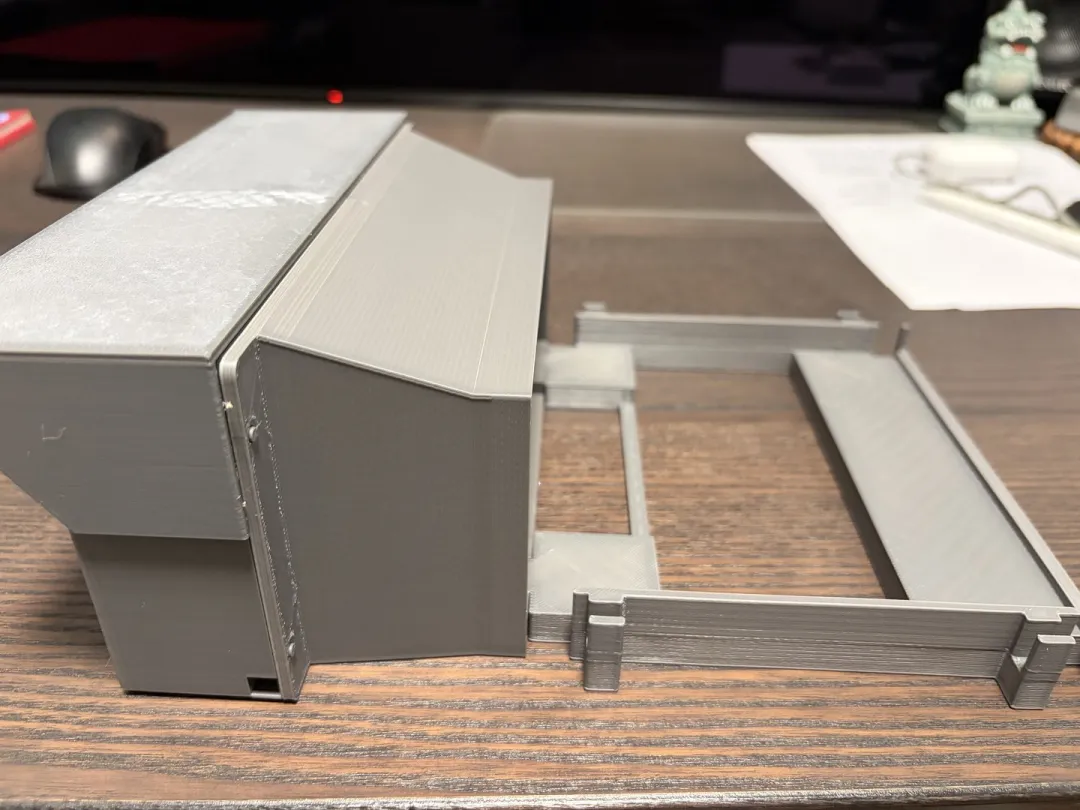

侧面，前面那个斜顶是导风罩

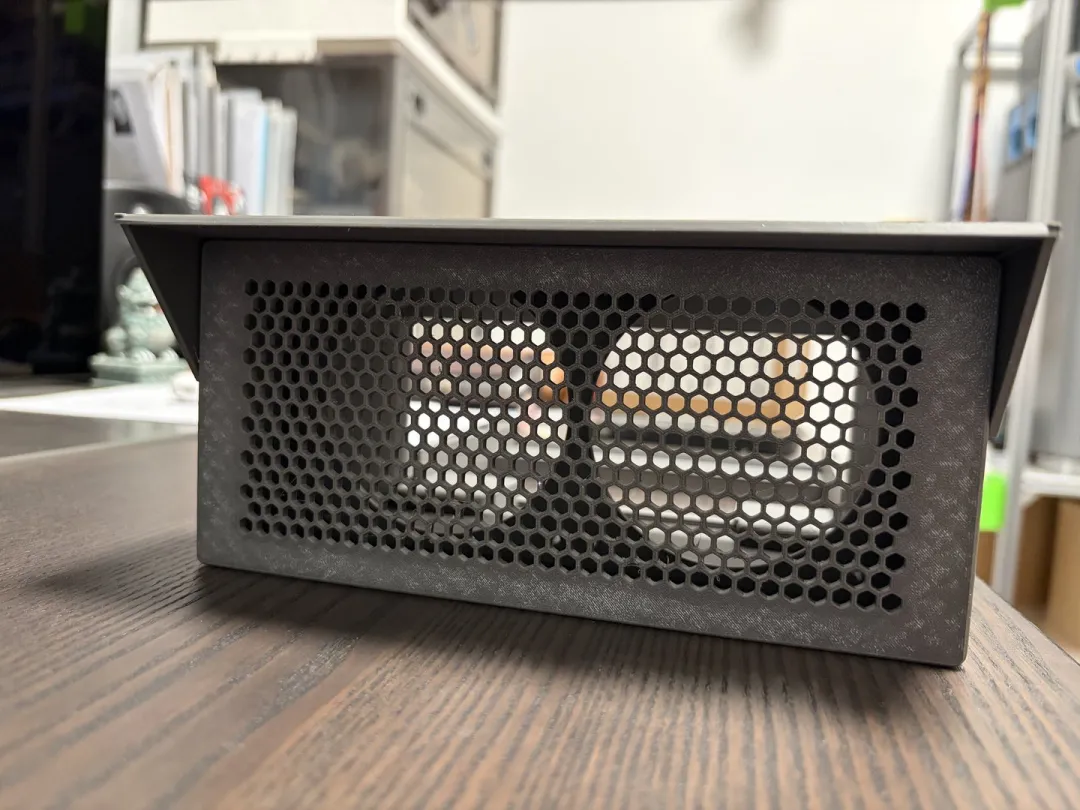

装上蜂窝面板以后的正面
我用的是机器里现成的一卷灰色 PETG。
06 · 顺手让它做了个讲解视频
既然都说它做视频很厉害，我也试了一下：让它把这个设计解决了什么问题、有哪些亮点，做成一个讲解视频。
第一版出来，配音一听就是机器人，原理动画也太卡通、太简单。我说做精致一点，换个真人一点的声音。
第二版它改用 3D 软件重新渲染，零件是黑色磨砂、带打印层纹的质感，风道用从蓝到橙的发光流线表示冷风和热风。配音是我家那台盒子用本地的语音模型念的——盒子自己给自己的散热方案配了个音，这个我觉得挺好玩。
07 · 装上了

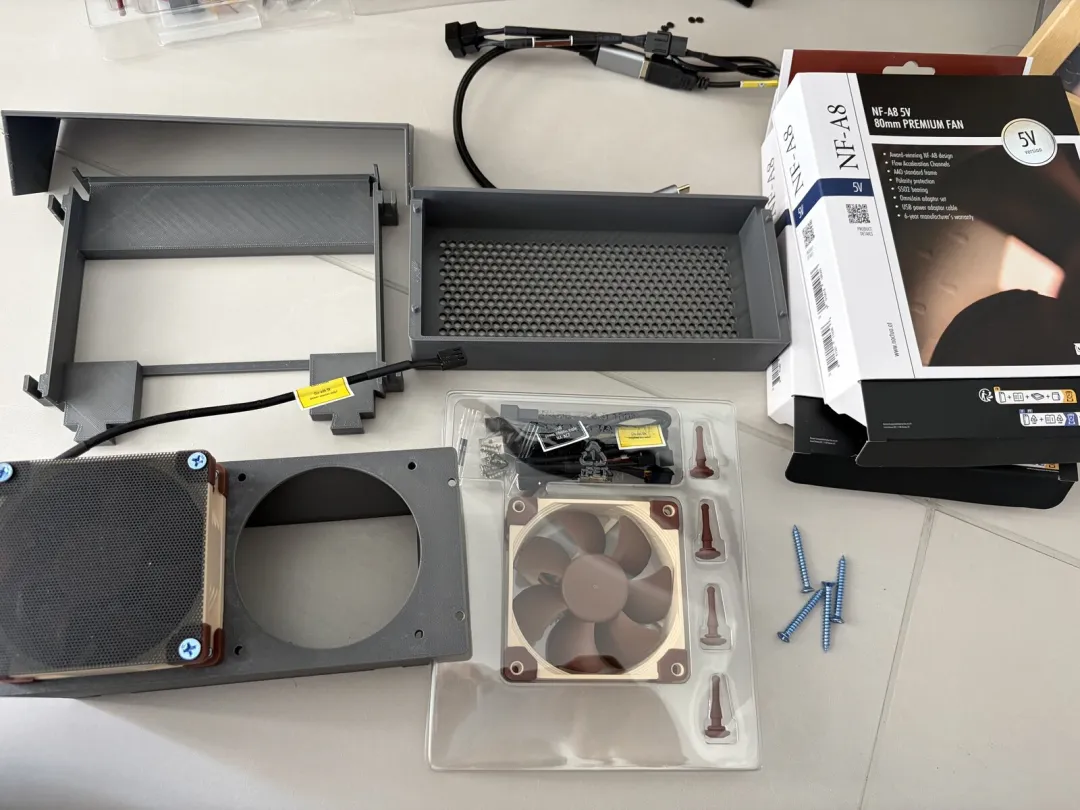

零件打完，剩下就等风扇。它开单子的时候指定了型号：两个 Noctua NF-A8 5V，80 毫米的，包装里自带一根 USB 取电线，插上就转，不用另外配电源。
它指定的风扇：Noctua NF-A8 5V，一次要两个

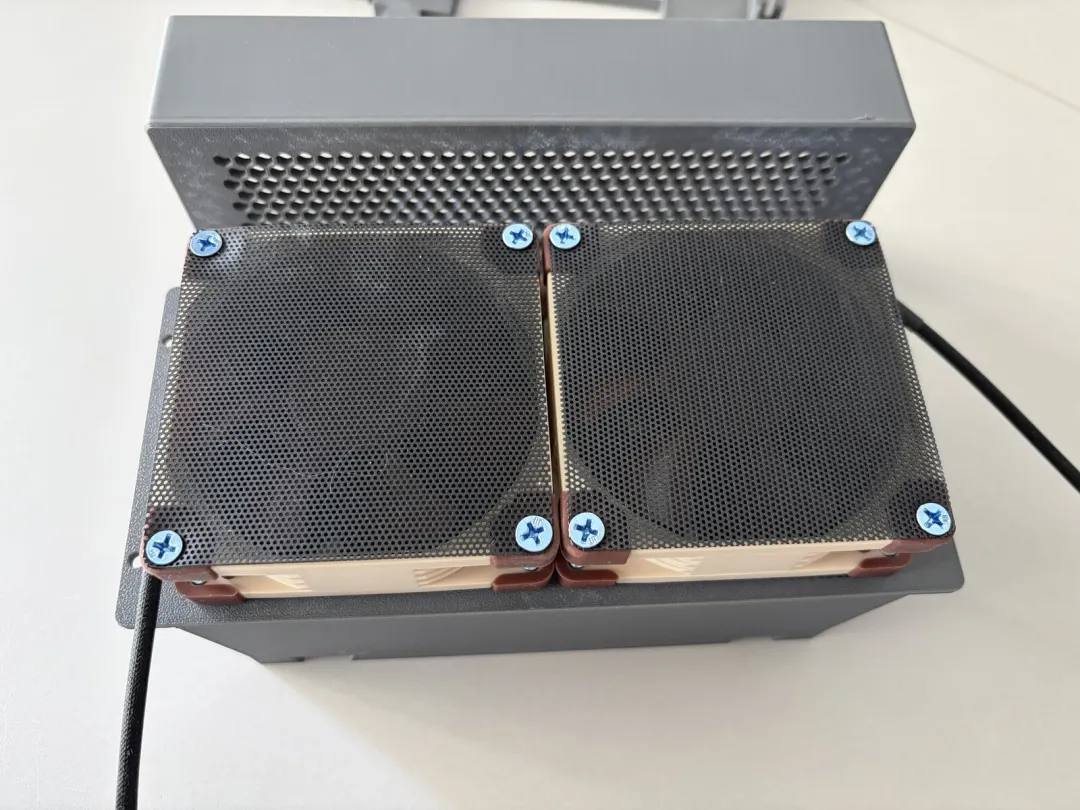

到货当天就装上了。装配说明书也是它写的，细到有点啰嗦：防尘网先盖在风扇正面——也就是进风那一面；四颗 M4×35 的螺丝从防尘网的角孔穿过去，拧进安装板。它还专门提醒，第一次拧要慢，拧到贴紧就停。
两个风扇固定好，再把前面板对上去。面板背面有四个定位销，对准安装板两侧的孔一推就到位。风扇往里吸风，会自己把面板压向导风罩，连卡扣都不用做。

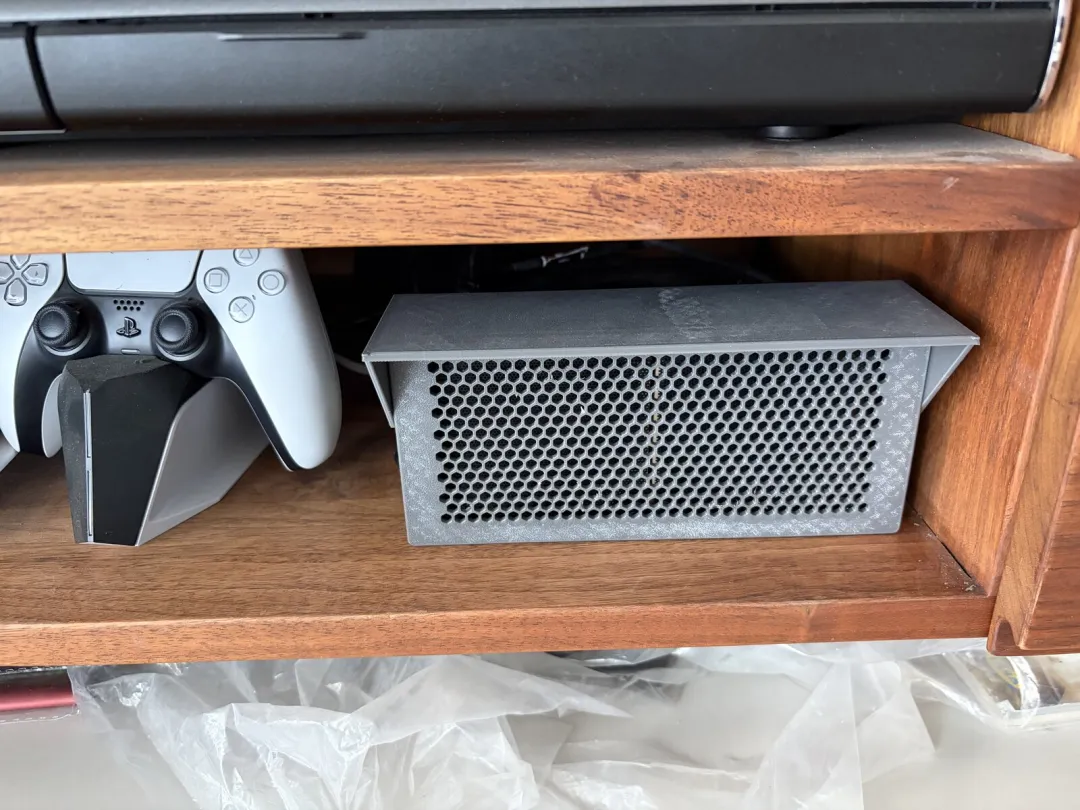

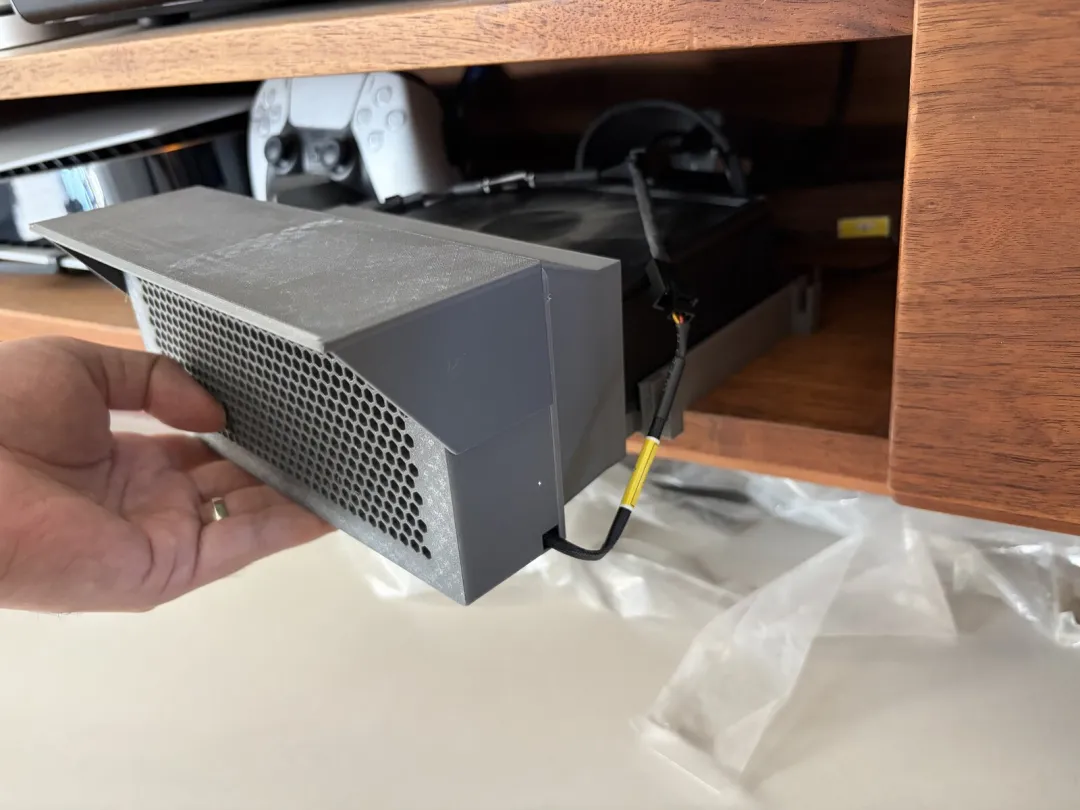

装好之后的样子
从拍照算起，到它做出图、我打出件、装上盒子，中间隔了大半个月。最后落在我手上的活，是拧那八颗螺丝。
现在是最后一步：温度。
改之前我记过一个数：旧风扇压在顶上吹的时候，待机时 GPU 是 54°C。这个数是我自己在盒子上跑命令抄下来的，不是网上找的。
它安排了两种测法。一是看热风有没有回流：在前面板正前方 5 厘米、面板中间的高度放一个温湿度计，柜子外面远一点的地方再放一个测室温；满载跑 20 分钟，如果进风温度比室温高不过 1 到 2 度，就说明那块往前伸的檐起作用了，热风没被吸回来。二是芯片温度：同样负载下再记一遍，跟 54°C 摆在一起看。
数字我还没测。现在能确定的是：东西打出来了，装上了，盒子在这个架子上跑着。
有没有用，等这两个温度摆到一起，一眼就知道了。
中间也不全是它在出主意。它原本的防尘方案是裁一块尼龙网贴在面板上，我觉得麻烦，发了张风扇防尘网的图给它：直接夹在风扇上不是更方便吗？它看了说可以，就改了。
图纸是它出的 螺丝是我拧的
AI 已经能帮你把东西做出来了。缺的，是你先想到这件事可以让它试试。
家里、办公室里，你有没有哪个一直在凑合着用的小麻烦？可以试着讲给它听。
